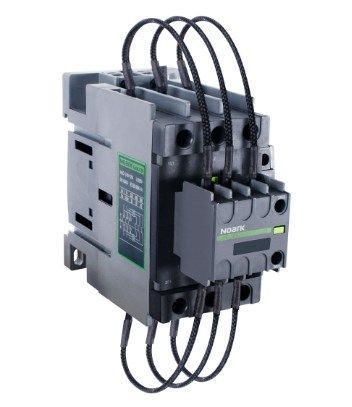

Контактори для конденсаторних батарей Ex9CC

Конденсаторні контактори Ex9CC використовуються в основному для комутації блоків конденсаторів в установках корекції коефіцієнта потужності. Ці типи контакторів оснащені та поставляються зі спеціальним блоком послідовних резисторів, встановленим на передній панелі, який забезпечує раннє створення допоміжних полюсів і підключає конденсатор до мережі через набір резисторів, коли котушка знаходиться під напругою. Контактор із цим блоком придушення пускового струму може ефективно зменшити струмовий вплив конденсаторів і робочу перенапругу. Категорія використання цих контакторів AC-6b.

Особливості контакторів Ex9CC:

• Перевірено відповідно до IEC / EN 60947-4-1
• 3-полюсні версії
• Номінальний струм АС-6б до 100 А
• Напруга керування котушкою 24 — 415 В змінного струму
• Монтаж на DIN-рейку або на панель
• Підходить для промислового застосування
• Варіанти для компенсації до 60 квар при 400 В
• Контактори представлені в трьох типорозмірах, що оптимізує співвідношення механічних і електричних параметрів.

  Типорозмір 38

  Номінальні струми: 25, 38 А

  Номінальна потужність 16, 25 кВАр

  Типорозмір 65

  Номінальні струми: 50, 65 А

  Номінальна потужність 30, 40 кВАр

  Типорозмір 100

  Номінальні струми: 80, 100 А

  Номінальна потужність 50, 60 кВАр

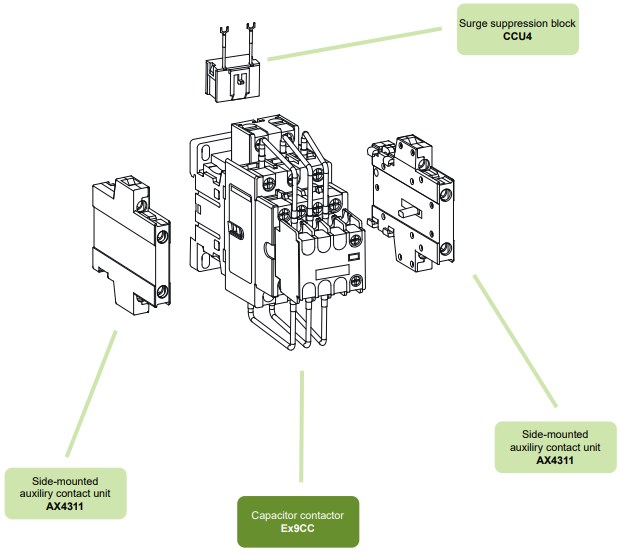

Серія Ex9CC може бути додатково укомплектована бічними додатковими контактами з правого і лівого боку, а також блоком придушення перенапруг.

1. Допоміжні контакти AX4311
2. Блок пригнічення перенапруг CCU4
