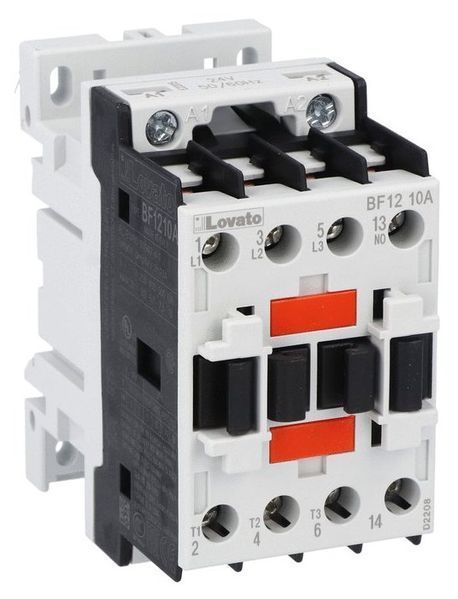

Контактори серії BF
Контактори серії BF призначені для різних застосувань, у тому числі для важкої промисловості. Поділ габаритів на п’ять типорозмірів забезпечує оптимізацію електричних параметрів і механічних розмірів.
Особливості серії BF:
- Швидке підключення - фіксація аксесуарів
- Чітка індикація стану контакту
- Можна встановити до восьми допоміжних контактів
- Механічне блокування без збільшення габаритних розмірів
- Триполюсні контактори, від 9 до 230 A в режимі використання AC3 навантаження / 5 до 150HP 480V - 7,5 до 200HP 600V UL/CSA
- Чотириполюсні контактори, від 25 до 350 А в режимі AC1
- Типи з основними полюсами живлення 2НО+2НЗ або 4НЗ
- Типи для фотоелектричних установок
- Допоміжні контакти високої провідності
- Котушки з живленням змінного або постійного струму
- Котушки широкого діапазону з електронним керуванням для контакторів від 40 до 230А AC3
- Версії з низьким споживанням для контакторів 9-38A в режимі IEC AC3
- Гвинтові клеми
Типорозміри від 9 А до 38 А мають спільні допоміжні контакти. Відповідно типорозміри від 40 А до 94 А та від 95 до 150 А також мають різні допоміжні контакти, спільні для кожної групи типорозмірів окремо. Допоміжні контакти фронтального монтажу є спільними для всіх типорозмірів від 9 А до 150 А.
Комбінації: монтажне положення аксесуарів на контакторах BF09A...BF150A
- Монтаж неможливий, якщо встановлено передні бічні контакти або механічне блокування BFX5000 або BFX5001. BF00, BF09...38 не можуть бути оснащені BFX10 з 4 контактами або G222
- Дивитись діаграми в каталозі щодо використання G222..., G272 і BFX641
- Якщо встановлено механізм ручного закривання G454 або G455, спереду не можна встановити додатковий блок
- Цей аксесуар для контакторів BF09...BF94 не можна встановити, якщо встановлено контактний блок BFX10... з 4 контактами (BFX1004, BFX1013, BFX1022, BFX1031, BFX1040)
Комбінації: монтажне положення аксесуарів на BF40A...150A, BF40E...BF150E, контактори з застосуванням механічного блокування G272
- Монтаж неможливий, якщо фронтально встановлений бічний контакт
- Монтаж тільки для BF95...BF150
Комбінації: монтажне положення аксесуарів на версіях BF09-BF38, D і L
- Встановлення неможливе, якщо встановлено механічне блокування G222
- Механічне блокування G222 не може бути встановлено на чотириполюсні типи BF26L - BF38L
- Якщо встановлено механізм ручного закривання G454, спереду не можна встановити додатковий блок
Контактори серії BF 160…230 А мають наступні особливості:
- Котушка AC/DC з електронним керуванням
- Широкий робочий діапазон: наприклад, одна котушка для покриття діапазону 100...250 В змінного струму/постійного струму
- Низьке споживання під час роботи та під час експлуатації
- Відсутність тріскотіння у разі нерегулярної напруги
- Вбудований фільтр для придушення перенапруг
- Компактні розміри
Триполюсні контактори: ширина 105 мм для струмів до 230A AC3 - 350A AC1
Чотириполюсні контактори: ширина 140 мм для струмів до 350 А AC1
- Ширина однакова з автоматичними вимикачами в литому корпусі відповідного до номіналу контактора струму
Типорозміри BF160...BF230 також мають окрему лінійку допоміжних контактів та аксесуарів
Комбінації: Монтажне положення аксесуарів на контакторах BF160...BF230
- Макс. 2 контактні блоки BFX12C... на кожну сторону контактора
- Макс. 6 контактних блоків BFX10C... для триполюсних контакторів і 8 контактних блоків для чотириполюсних контакторів
